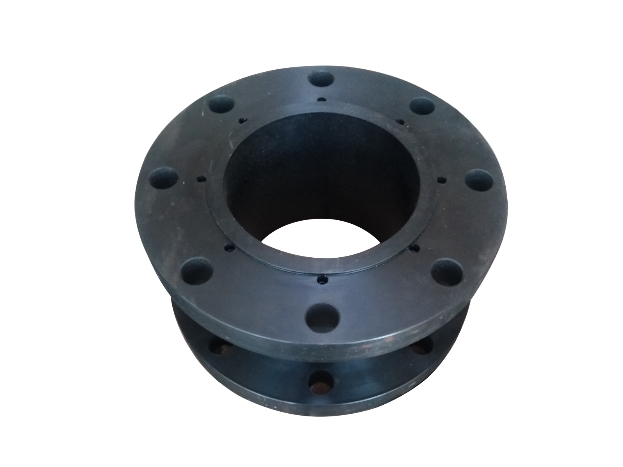

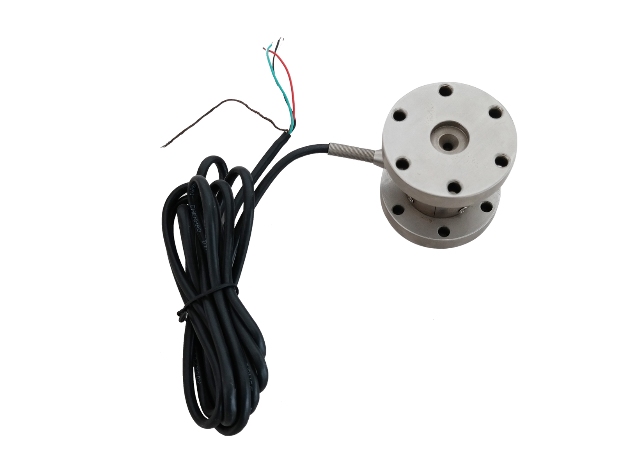

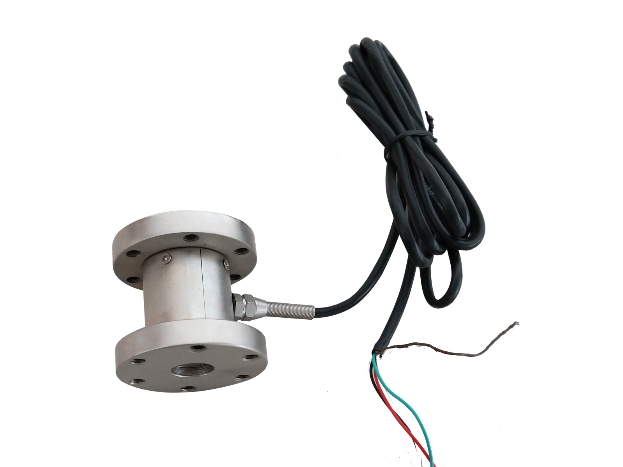

KR-806双法兰静态扭矩传感器

一、简介：
KR-806系列静止扭矩传感器两端法兰，由于出色的稳定性、较高的测量精度和较高的性价和更加简单的监控方式比而受到用户的赞誉。传感器的测量弹性体不参与相对运动，测试弹性体受的是相对反作用力，安装时是一端固定，另一端受力。
二、基本原理：
扭矩的测量：采用应变片电测技术,在弹性轴上组成应变桥,向应变桥提供电源即可测得该弹性轴受扭的电信号。将该应变信号放大后，经过压/频转换，变成与扭应变成正比的频率信号。或者直接输出标准4～20mA电流信号及1～5V电压信号。
测量原理如图1所示：

三、产品特点：
1、适用于检测非旋转体的扭矩值.最大偏转角度为≯360度。
2、开机即可进入工作状态，勿需预热过程。
3、检测精度高、稳定性好、抗干扰性强。
4、不需反复调零即可连续测量正反扭矩。
5、体积小、重量轻、易于安装。
6、传感器可脱离二次仪表独立使用，只要按插座针号提供+24V电源即可输出阻抗与扭矩成正比的电流、电压或频率信号。

四、技术参数：

测量范围： 0Nm---100000Nm 可选，15万Nm、20万Nm、50万Nm、100万Nm可定制，特殊量程定制。
频率响应： 100μs
供电电压： 12～24VDC
输出信号： 1.0～2.0 mV/V、4～20mA、0～5/10V、5～15KHz
静态超载： 120％
扭矩精度： ＜±0.5 % F• S、＜±0.25 % F• S、＜±0.1 % F• S（可选）
非 线 性： ＜±0.2 % F• S
重 复 性： ＜±0.1% F• S
回 差： ＜0.1 % F• S
零点时漂： ＜0.2 % F• S
零点温飘： ＜0.2 % F• S /10℃
使用温度： －10 ～ 50℃
储存温度： －20 ～ 70℃
消耗电流： ＜150mA

五、外形尺寸

六、电气连接
扭矩传感器用一个航空接头（X12K5P）与外部设备连接，插座端固定在机壳上。
电缆线颜色定义：
1、电流输出型：红色：12-24VDC 黑色：地

2线制4-20mA接线示意图

2、电压输出型：红色：12-24VDC 黑色：地 黄（白）：信号输出

3、频率输出型：红色：12-24VDC 黑色：地 黄（白）：信号输出
